深圳院Kelvin KL Wong(黃建龍)研究員在發掘心房顫動機制方面上建立了新的心臟模型
心房顫動（atrial fibrillation，AF）是臨床常見的心律失常之一,具有較高的致殘率和致死率。目前為止，影響因素的多樣性和測試方式的差異性，導致我們很難理解心顫真正的機制和原理。那么，我們在科學上應該如何探討這個研究?本項目主要由中國科學院深圳先進技術研究院的Kelvin Wong研究員團隊與四川大學華西醫院的朱達醫師的團隊合作開展，研究內容框架如圖1所示。

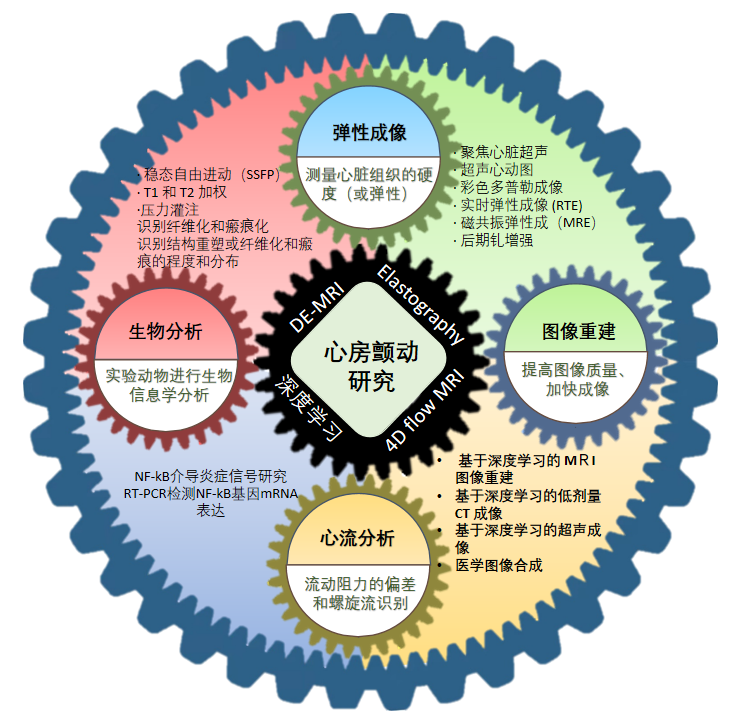

圖1 齒輪架構圖為Kelvin Wong團隊研究內容框架
研究指出心房重構與AF的發生和維持密切相關，心房重構主要包括心房電重構與結構重構。心房電重構發生在AF早期，表現為離子通道功能改變，心房肌細胞動作電位時程與有效不應期明顯縮短，增加AF易感性。AF電重構可進一步導致結構重構，而這一改變又進一步加重AF，從而導致惡性循環，為臨床AF類型（陣發性、持續性和永久性AF）的演變打下基礎。
研究表明，心房纖維化被認為是心房重構的重要標志，主要因為在心肌組織中，凋亡的心肌細胞死亡后不能再生新細胞，相反，成纖維細胞會增殖以填補空隙。鄰近心肌間質纖維化部位的瘢痕形成，可阻止心肌修復，并易發生心律失常。心房肌組織不同程度的纖維化是心房結構重構最突出的改變特點。(如圖2)

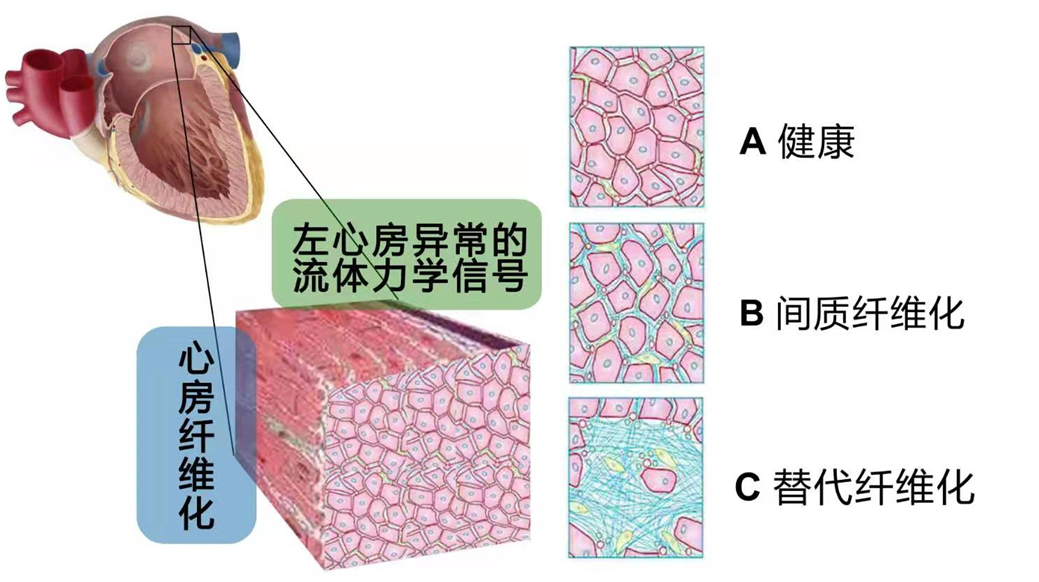

圖2 左心房異常的流體力學信號導致心房纖維化的發生，A健康狀態，B間質纖維化狀態，C 替代纖維化狀態。

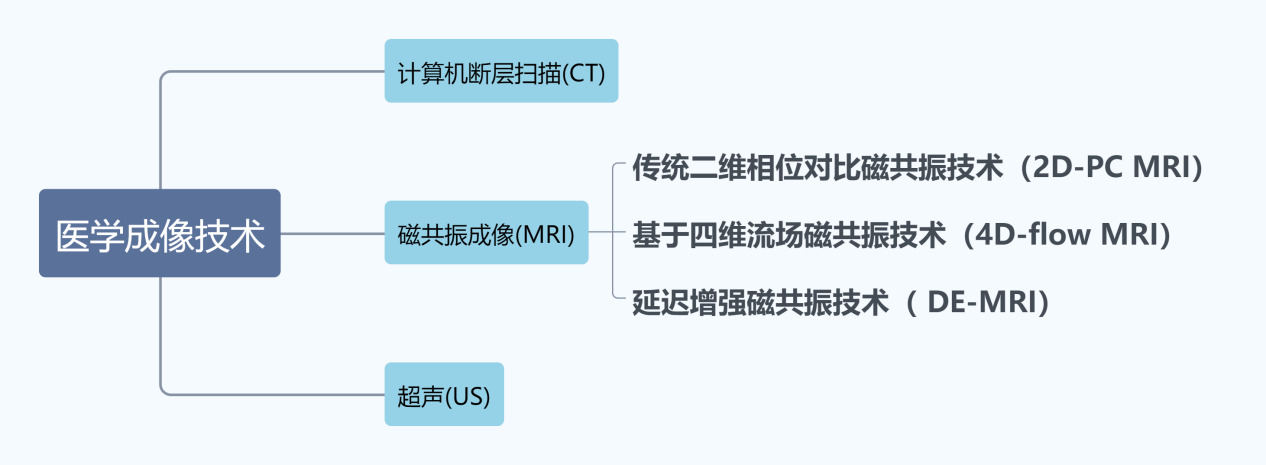

圖3 醫學成像技術分類
MRI是利用核磁共振原理，依據能量在不同結構環境中不同的衰減情況，在外加磁場內，用探測器檢測信號并輸入計算機，經過轉換處理在電腦上顯示圖像。由于其具有良好的軟組織對比分辨率、掃描視野大、可獲得各方位和角度的斜斷面圖像等優點，成為主流醫學成像方式。與CT成像相比，MRI成像清晰且無輻射，在某些組織和部位成像顯示更明顯，不易產生噪聲干擾，無需介入即可成像；與US成像相比，MRI成像更清晰，噪聲影響小，在分割方面表現更好。圖3從左至右依次是MRI成像圖、CT成像圖和US成像圖。從圖3中可以看出超聲圖像質量差，CT圖像質量有所改善，但CT對人體有傷害，MRI成像清晰且對身體傷害較小，所以一般臨床上更傾向于使用MRI作為臨床診斷標準。
圖4 團隊課題組分工
團隊主要進行心血管研究，團隊下設三個課題組（如圖4所示），分別進行DE-MRI技術研究、4D Flow MRI技術研究和RTE技術研究，而動物實驗主要通過與華西醫院進行合作。每個團隊都在國際期刊上發表了頂級雜志的文章，描述了基于4D flow MRI成像的左心房流體力學變化介導的心房結構重構在心房纖顫的發生與發展作用及機制以及基于4D 磁共振和超聲彈性成像技術的心房纖維化在心房顫動中的作用及機制。
延遲增強磁共振（ Delayed Enhancement MRI，DE-MRI）技術是分析房顫患者心房纖維化即結構重構的有效技術。正常心肌與纖維化組織對釓對比劑的吸收及排泄動力學存在差異是DE-MRI顯像的機制。由于心肌纖維化組織內的毛細血管密度下降而導致釓清除時間相對延長，心肌纖維化組織內釓濃度的增加可使T1縮短，從而在最終DE-MRI圖像中，正常心肌信號顯示為暗信號，而心肌纖維化組織顯示為亮信號，通過三維重建獲得心肌圖像進行定量分析。
近年來基于四維流場磁共振技術（4D-flow MRI）技術的問世，使得對于在體大血管及與心腔內血液流體力特性的學研究有了質的飛躍。與傳統的二維相位對比磁共振技術（2D-PC MRI）相比，4D-flow MRI通過測量三個方向的流速編碼和單向的流動補償編碼來進行四點掃描，從而獲取圖像信息。在三個空間維度中的每一個具有速度信息的時間分辨3D成像已經證明了心臟內流量定量的可靠性和準確性。相比于2D-PC MRI，4D-flow MRI 可以對流體體積定量，且有更好的可重復性，多種流體參數據，可以更好的進行回顧性分析。目前4D-flow MRI可視化方法已經有效地識別了諸如主動脈，頸動脈、腦血管患者左心房內的各種管腔中的血流異常變化，精確的計算出血管及心腔內不同區域流場的速度，流體力學方向，以及局部血管壁所承受的血流剪切應力。
我們得出的心臟的血流特性，基于相位對比度磁共振成像或造影超聲心動圖。然后，基于生物流體場和派生的流動參數，我們將實現一個心內室可視化系統加上血流動力學指標為流動檢查，具體流程如如圖5所示。
圖5 相位對比MRI或超聲造影技術進行流量可視化和渦度的生物流體力學參數的推導，壁面剪切應力和壓力梯度，作為生物制劑的健康指標
實時超聲彈性成像技術用變換的色彩覆蓋于傳統的 B 型圖像上, 通過組織在產生的彈性形變來反映正常或異常組織的彈性應變能力,從而反映組織的彈性特征。
RTE測量方法。實驗動物均常規建立靜脈通道，麻醉狀態下且給予心電監護。肌形變顯像在客觀評價心室功能的基礎上，對獲得有臨床價值的信息具有重要作用。實時超聲彈性成像技術（RTE）是一種利用超聲射頻數據提取心肌局部變形場的心肌變形成像方法。RTE利用心肌的自然收縮和松弛作為應變估計的機械刺激。如圖6所示，A心肌的徑向和縱向應變可視化結果，B心肌的軸向應變可視化結果。
圖6 A心肌的徑向和縱向應變可視化結果，B心肌的軸向應變可視化結果
基于超聲技術采集心腔內的血流速度，采用自動分割方法對左心房的漩渦進行識別。我們以CNN網絡為基礎，創新性設計了一種專門用于識別心腔內漩渦的IVD-CNN網絡（如圖7所示）。
圖7 所提出的漩渦識別網絡體系結構
隨著計算機計算能力的不斷提高，卷積神經網絡已在計算機視覺領域得到廣泛應用，并取得了突破。建立了一個受U-Net啟發的完全卷積網絡，以實現醫學圖像的端到端目標和背景分類。

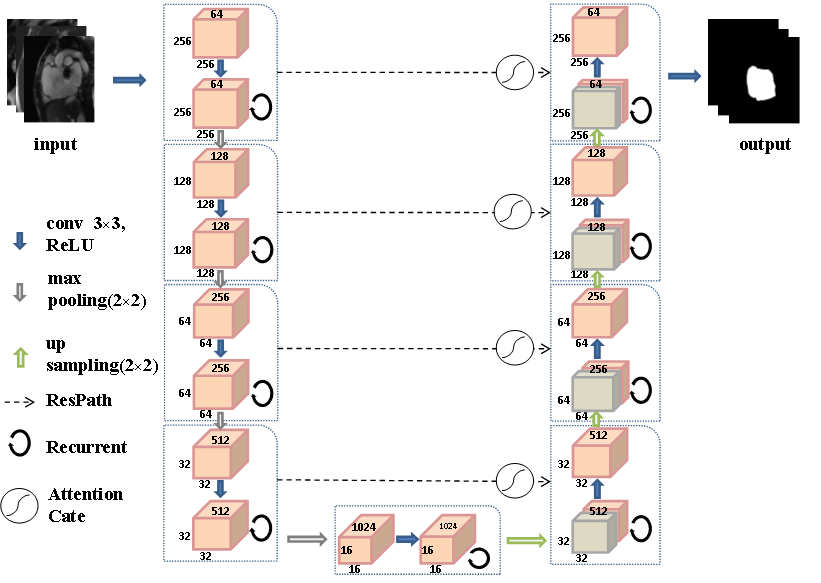

圖8 所提出的RA-UNet網絡體系結構
團隊構建犬的慢性房顫動物模型，分析無創體表心電標測和有創心外膜心電標測系統采集的心電信號的相關性。我們通過經頸靜脈介入（圖10）和右外側開胸小切口（圖11）兩種方法建立快速起搏右心房的犬慢性房顫模型

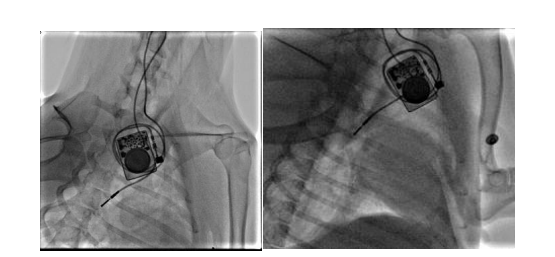

圖9 經頸靜脈介入路徑構建右心房快速起博犬的慢性房顫模型
圖10 經右側胸部小切口構建右心房快速起搏犬的慢性房顫模型
研究結果證明了我們的128導聯體表電位標測系統采集房顫電位信號的可靠性。
血流動力學參數的分析：對血流動力學的分析，我們可開發渦強度指標作為我們的疾病的血流動力學的健康指標的貢獻，即心肌梗死。其他指標可以基于同樣的源流量，如壁面剪應力、壓力梯度等，最后階段提取信息，并利用統計分析和特征集分類框架，以支持臨床診斷和健康評估。這框架可以集成在一個臨床環境中的簡潔和全面的診斷。
NF-kB介導炎癥信號通路在不同類型房顫模型心房組織中表達及其與流體力學信號相關性研究。采用獲取的心房組織樣本，測定出的NF-kB表達及活性程度，并結合第一部分研究中獲取的不同區域心房纖維化程度，流體力學改變特性，心房電生理重構程度，以及心房細胞炎癥反應程度進行深入的相關性分析。
Kelvin Wong研究員，課題負責人，本項目中總體負責和協調實施，指導算法的設計，尤其是分割、流體力學、深度學習模型的算法設計與指導。朱達主任，課題的醫學負責人，負責臨床指導、協調和應用管理。彭禮清博士，在本項目中主攻醫學影像圖像的采集和處理。楊志剛博士，在本項目中主攻醫學影像圖深度學習算法的研究，以及DE-MRI技術。王浩宇碩士，在本項目中主攻運用4D flow MRI技術。陳毅工程師，參與了深度學習算法的研究。鄭惠敏助理工程師，參與了深度學習算法的探索。朱喜亮博士，參與了深度學習算法的探索。王昌淼博士，參與了深度學習算法的探索
實質性參與了本項目的人員還包括本單位多名博士和碩士研究生：其中王昌淼、張曉東、徐錦萍、蘇李一磊四位博士生主要4D flow MRI技術、血管分割和深度學習部分；陳宏宇、包學志、陳銘林、蔣晟、劉旭輝、魏建華、伍海濤、徐紫云等幾位碩士主要負責項目中的圖像重建、流體力學、DE-MRI技術、圖像配準、生物分析等工作；張燕霞助理負責日常的財務及科研檔案管理工作。
研究得到國家自然科學基金委、中國科學院深圳先進技術研究院等相關部門的資助。
