深圳先進院等開發出基于光電晶體管架構的超靈敏X射線直接探測器
中國科學院深圳先進技術研究院（簡稱“深圳先進院”）材料所材料界面研究中心李佳副研究員團隊與西北工業大學黃維院士團隊、深圳先進院醫工所生物醫學成像研究中心合作，首次將具有內部信號增益效應的異質結光電晶體管用于X射線直接探測器，實現了超靈敏、超低輻射劑量、超高成像分辨的X射線直接探測。相關成果以Ultrathin and Ultrasensitive Direct X-ray Detector Based on Heterojunction Phototransistors為題發表于Advanced Materials。深圳先進院材料界面中心研究助理高源鴻是論文第一作者，高源鴻、李佳和黃維是論文共同通訊作者。
當前X射線直接探測器大多采用反向偏置二極管結構（圖1a）。這類器件普遍缺乏內部信號增益效應或者增益較低，這意味著沒有足夠的信號補償方案來補充載流子復合過程中湮滅的電子-空穴對。因此，這類設備的光-電轉化效率較低，并且需要使用高質量和高度均勻的X射線光電導材料(Photoconductor)以保證有效的電子-空穴的產生和傳輸，這不僅為探測器性能的進一步提升設定了難以突破的上限，也增加了材料、器件制備的復雜性和成本。
研究團隊在前期研究的基礎上(Advanced Materials,31,1900763,2019)，提出異質結 X 射線光電晶體管(Heterojunction X-ray Phototransistor)這一新型器件概念，首次將具有內部信號增益效應的異質結光電晶體管引入X射線直接探測。光電晶體管是一種三電極型光電探測器，其溝道載流子密度可以通過調控柵壓和入射光子進行有效調制，從而結合了晶體管和光電導的綜合增益效應，如圖1b所示。將這種高增益機制引入X射線探測器可以為光生電子或空穴提供巨大的內部信號放大，并使外量子效率遠遠超過100%，從而實現超靈敏的X射線直接探測。在這一工作中，研究團隊設計了由鈣鈦礦光電導材料與有機半導體溝道材料組成的異質結光電晶體管，不僅實現了高效的X射線吸收，也獲得了快速的載流子再注入與循環，導致高效的載流子產生、輸運與巨大的信號增益效應，使得X射線直接探測靈敏度達到109μCGyair-1cm-2（圖2c），最低可檢測劑量率低至1 nGyair s-1。同時，探測器也具有較高的成像分辨率（圖2e）——X射線成像調制傳遞函數(MTF)在20% 值下顯示每毫米11.2線對(lp mm-1)，成像分辨率遠高于目前商用基于CsI:Tl的X射線探測器。
高增益異質結X射線光電晶體管為高性能X射線直接探測與成像開辟了新機遇，同時提供了超靈敏、超低檢測限、高成像分辨率、輕量、柔性(圖2d)、低成本等優點，在醫學影像、工業檢測、安檢安防、科學設備等領域具有廣闊的應用前景。這一工作也將激發研究者們開發各種高增益器件實現對不同類型高能輻射進行直接探測的研究興趣。
該工作得到了國家自然科學基金，深圳市科技計劃等項目資助。

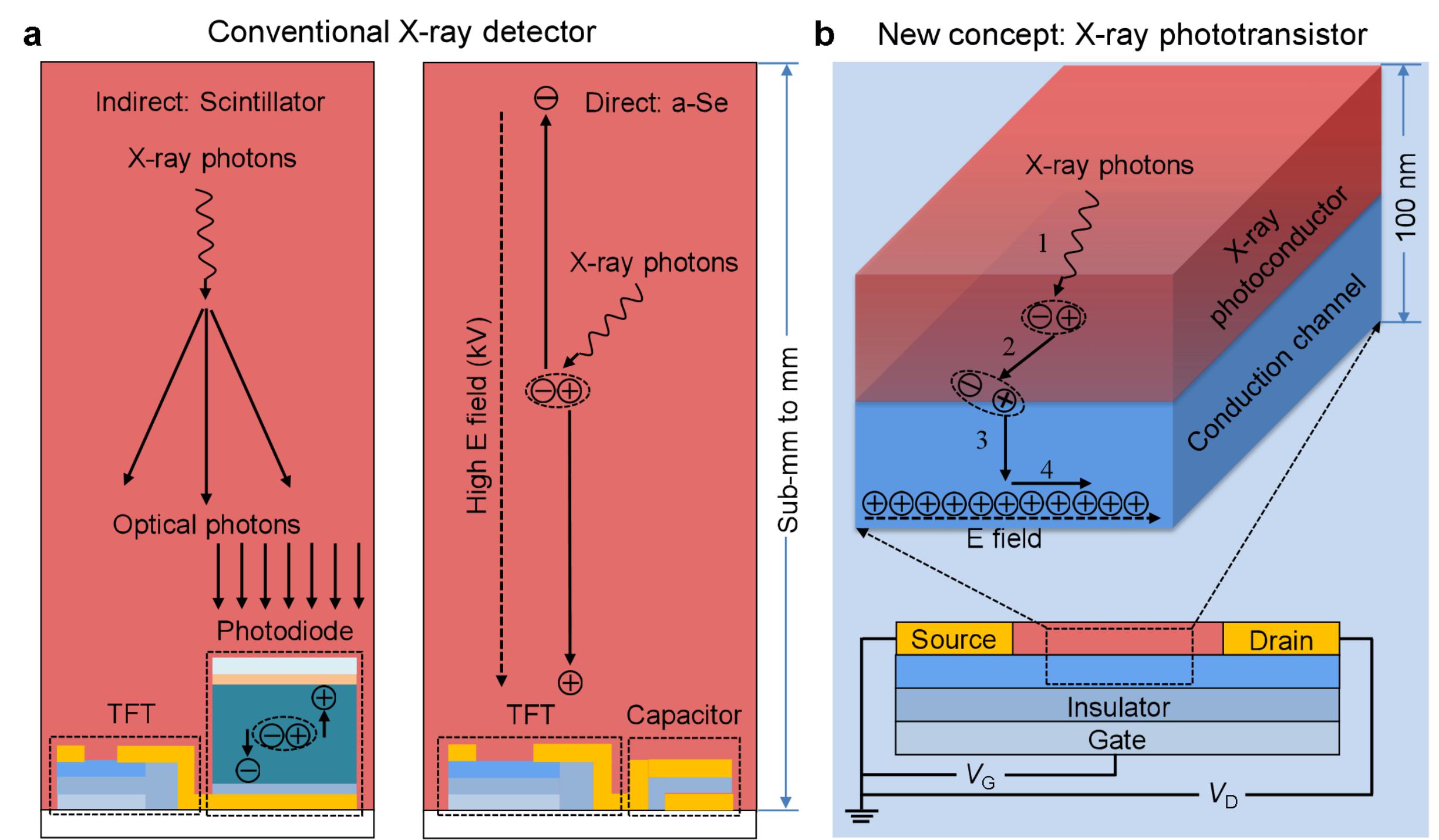

圖1(a)傳統X射線探測器中，間接探測(左)使用閃爍體材料與光電二極管可見光探測器相互集成，X射線通過閃爍體材料轉換為可見光，可見光由光電二極管探測器探測；直接探測(右)使用諸如非晶硒等半導體材料，半導體吸收X射線后直接產生電子-孔穴對，在半導體材料上施加高電場，分離和收集電子-空穴對； (b)X射線光電晶體管結構，異質結中電子-空穴對產生(1)，分離(2)，電子捕獲/空穴注入(3)和空穴再循環(4)產生高增益效應的過程圖示

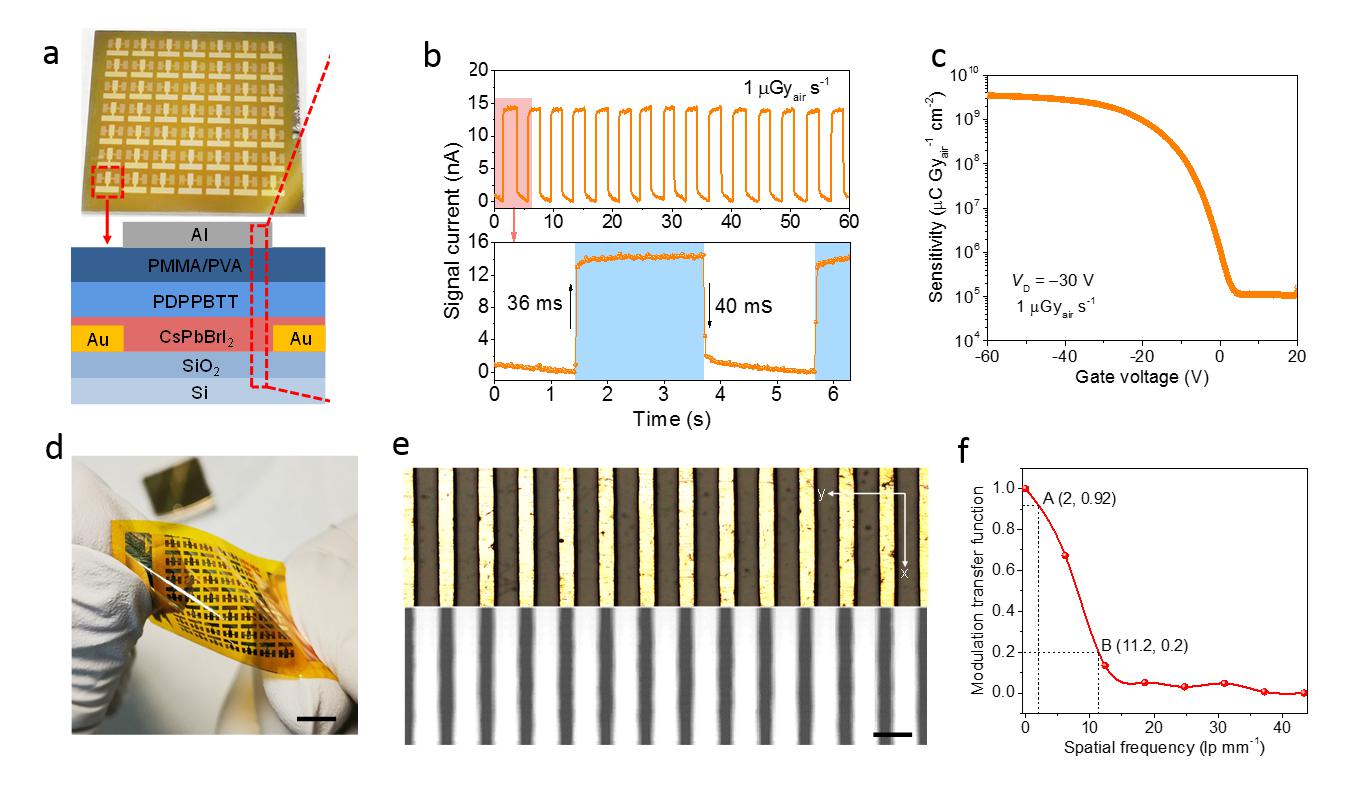

圖2(a) X射線光電晶體管器件結構；(b)X射線探測的時間響應；(c) X射線輻照下探測器靈敏度隨柵壓的變化關系；(d)柔性X射線光電晶體管器件； (e)金屬光柵的光學顯微照片(上)與X射線成像圖(下)，scale-bar為200微米；(f) X射線光電晶體管的MTF曲線
