廣州地化所揭示構造變形對龍馬溪頁巖孔隙發育與儲集性能的影響
頁巖中發育有大量的納米級孔隙，這些孔隙為天然氣的吸附和保存提供了比表面積和孔體積。以往的研究表明影響頁巖孔隙發育的因素有很多，包括有機碳含量(TOC)、礦物組成、成熟度以及干酪根類型等都會對孔隙發育產生一定影響。近年來，隨著焦石壩、長寧和威遠等頁巖氣田的成功開發，越來越多的學者開始關注構造變形對頁巖孔隙發育的影響。我國海相頁巖后期遭受多期構造運動，構造變形對頁巖孔隙的影響將直接影響頁巖的含氣量。前人的研究表明構造變形對頁巖中的介孔(φ= 2 -50 nm)和宏孔(φ > 50 nm)的比表面積和孔體積影響比較大，但對微孔(φ < 2 nm)的影響較小。模擬實驗也表明，隨著壓力的不斷增加，頁巖中的介孔和宏孔的數量呈現出降低的趨勢，部分介孔會被壓縮成微孔；微孔由于很難被進一步壓縮的特性，導致其數量隨著壓力的增加反而表現為增加的趨勢。這些研究主要是基于實驗?zāi)M或者是基于宏觀尺度的比較所得出的結論，缺乏實地測量和驗證結果。在宏觀尺度條件下，頁巖在橫向和縱向上均表現為較強的非均質性，區域尺度研究構造變形對頁巖孔隙發育影響很難消除或其它地質因素對孔隙發育的影響。

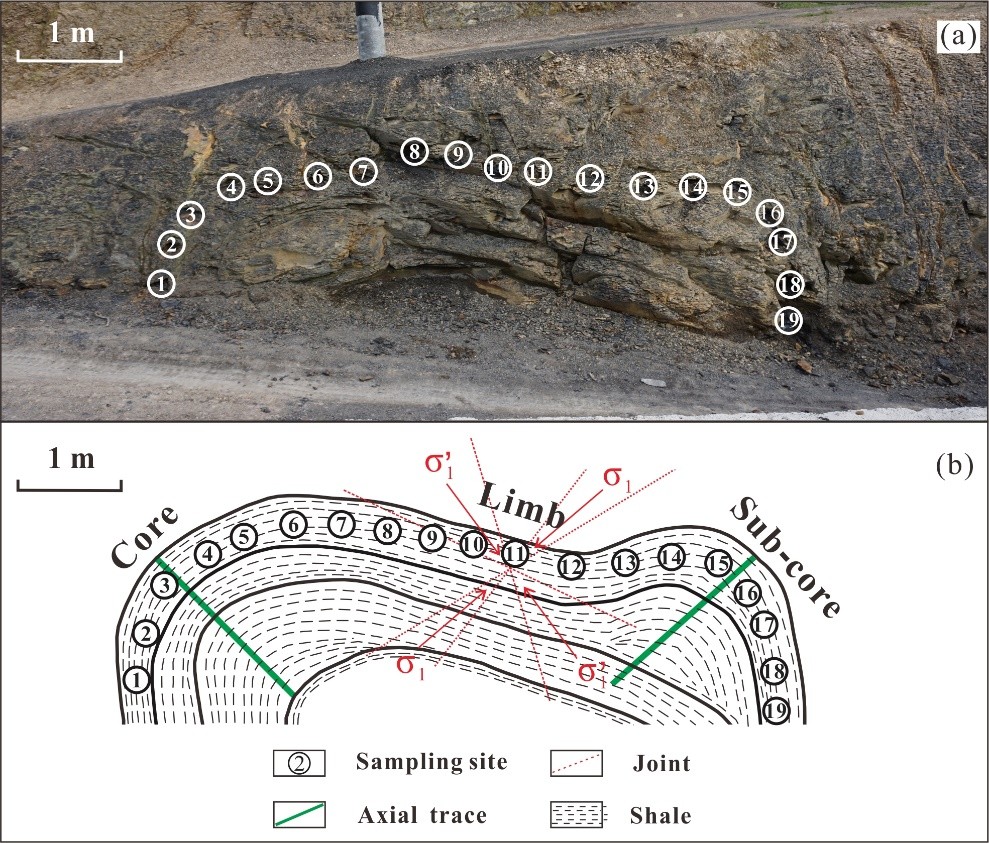

圖１ 重慶五坪村龍馬溪組小背斜剖面
針對上述問題，中國科學院廣州地球化學研究所有機地球化學國家重點實驗室博士研究生史樹勇等在王云鵬研究員的指導下，對重慶五坪村龍馬溪組小背斜進行了系統的研究工作(圖1)。小背斜的長約為7m，寬約為3m，由于背斜的規模較小，所采樣品幾乎位于同一層位，因此在一定程度上可以減弱頁巖非均質性的影響。實驗結果表明所有樣品的TOC、礦物組成和成熟度之間差異較小(圖2)，說明這些因素不是影響頁巖孔隙發育的主要因素。WPF1-WPF5樣品位于背斜的核部；WPF15-WPF17樣品位于背斜的次核部；其余的11件樣品位于背斜的翼部(圖1d)。相同層位但構造部位不同的頁巖樣品之間頁巖的孔隙發育差異較大，頁巖的比表面積和孔體積之間呈現出明顯的正相關關系，說明構造變形是影響頁巖孔隙發育的主要因素。隨著構造應力從核部、次核部到翼部逐漸增強，無論是微孔、介孔和部分宏孔，頁巖的比表面積和孔體積都呈現出降低的趨勢，但構造變形引起的微孔和介孔的相互轉化可以忽略(圖3)。此外，我們用構造曲率來反映背斜某一特定點的彎曲程度，從而定量評價構造曲率對孔隙發育的影響。相同層位頁巖樣品的曲率從背斜的翼部到次核部、核部逐漸增加，BET比表面積、BJH孔體積、DR孔體積和比表面積也會隨著曲率的增加而增加，說明構造曲率能夠影響頁巖的孔隙發育(圖4)。
基于以上結果，可以推測，區域宏觀尺度背斜的核部若長期處于張性的構造環境下，會有利于頁巖的孔隙發育和氣體的保存，能夠?yàn)槲綒夂陀坞x氣提供更多的吸附點位和孔體積。上述結果對于深入認識我國不同構造部位海相頁巖氣的孔隙特征及含氣性具有重要的啟示意義。

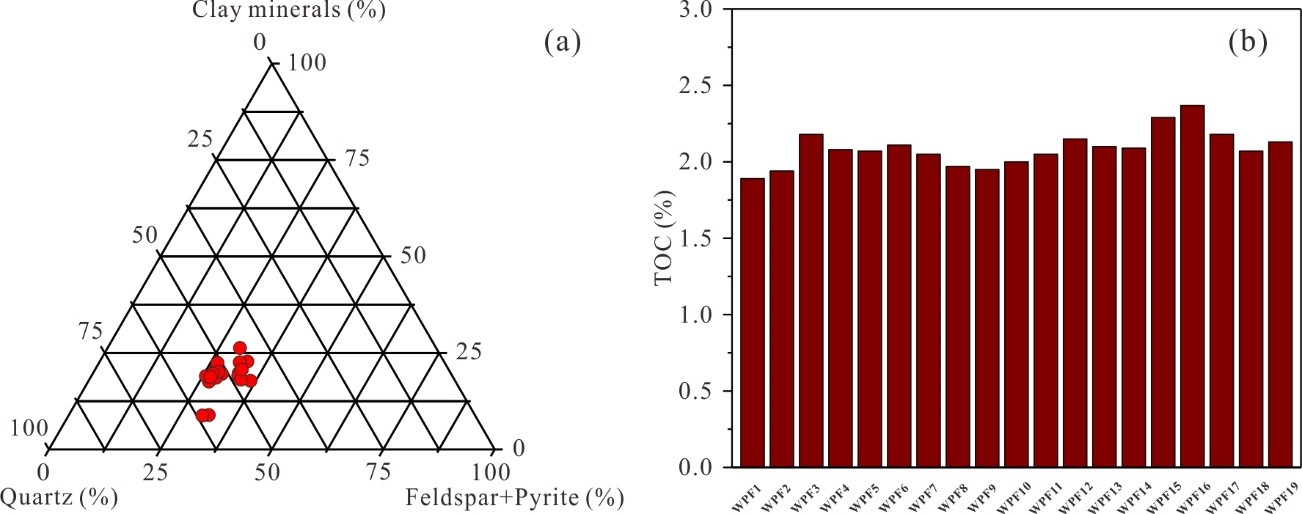

圖2 19件樣品的礦物組成和TOC含量圖

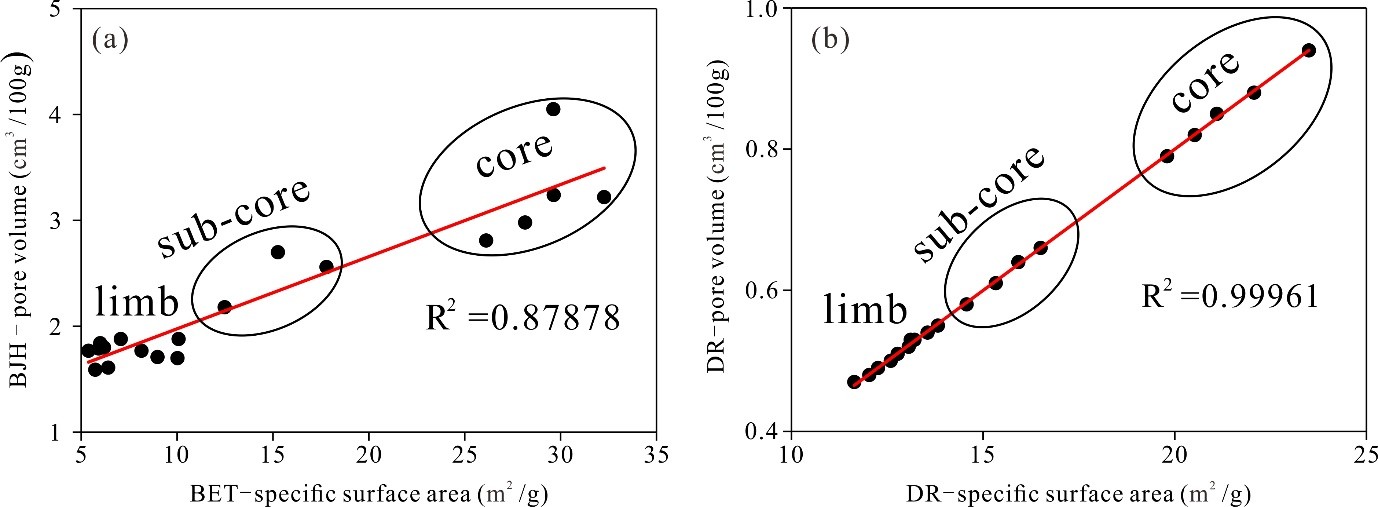

圖3 (a) BET比表面積和BJH孔體積的關系; (b) DR比表面積和DR孔體積的關系

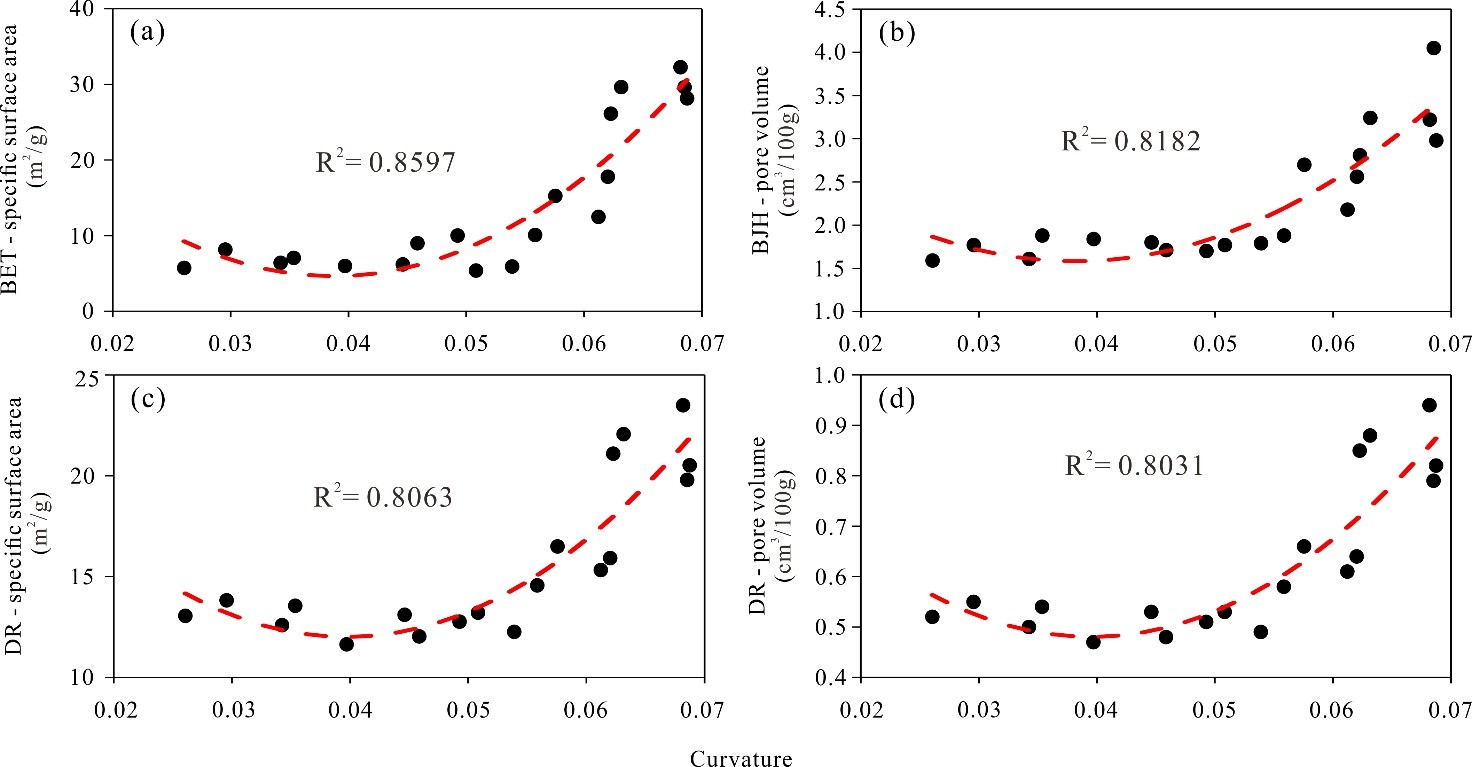

圖4 小背斜的曲率和BET比表面積, BJH孔體積, DR比表面積和DR孔體積的關系圖
該項研究成果近期發表在油氣領域國際期刊《Marine and Petroleum Geology》上。該項研究得到了中國科學院戰略先導科技專項(XDA14010103; XDB10010300)和國家科技重大專項(2017ZX05008-002-030)的聯合資助。
論文信息：Shuyong Shi, Yunpeng Wang, Huijuan Guo, Chengsheng Chen, Rui Deng. Variations in pore structure of marine shale from the same horizon of the Longmaxi Formation with changing position in a small-scale anticline: Implications for the influence of structural deformation. Marine and Petroleum Geology, 2021, 124. DOI: 10.1016/j.marpetgeo.2020.104837
